Die Modulempfehlungen des FREUNDESKREIS SCHMALSPURBAHNEN KIEL
Umstellbarkeit der Triebfahrzeug Analog/Digital
Um mit den Triebfahrzeugen zu Hause "normal" und auf Ausstellungen elektronisch fahren zu koennen, muss man etwas in die Elektrik des Triebfahrzeuges eingreifen. Eine 6-polige Miniatursteckverbindung wird in den Strompfad von den Stromabnehmern zum Motor eingeschleift. Diese Steckverbindung gibt es z.B. bei Conrad: Stiftleiste 10-polig, Artikel-Nr. 739456, Buchsenleiste 20-polig, Artikel-Nr. 739391. Fuer den Betrieb mit "normalem" Gleichstrom uebernimmt der Miniaturstecker (Dummy) die Funktion. Bei Betrieb mit SELECTRIX wird der Stecker gegen den Empfaengerchip ausgetauscht. So einfach ist das! Die Beschaltung der Steckverbindung ist in der Zeichnung dargestellt.
Klar ist, dass die Steckverbindung kurzschlussgesichert im Triebfahrzeug installiert werden muss. Der Chip benoetigt einen Raum von max. 30x13x3 mm (LxBxH). Der Platzbedarf ist problemlos selbst in HOe-Fahrzeugen herzustellen.

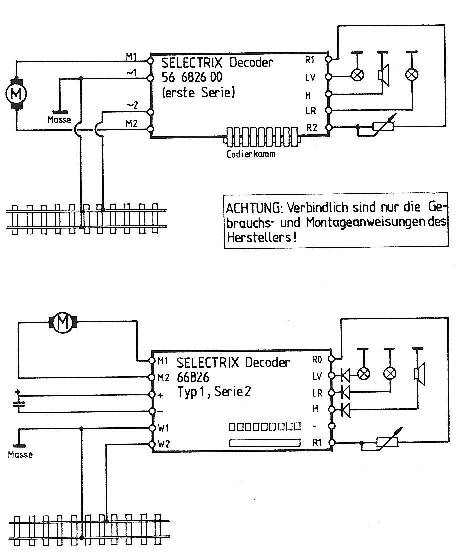

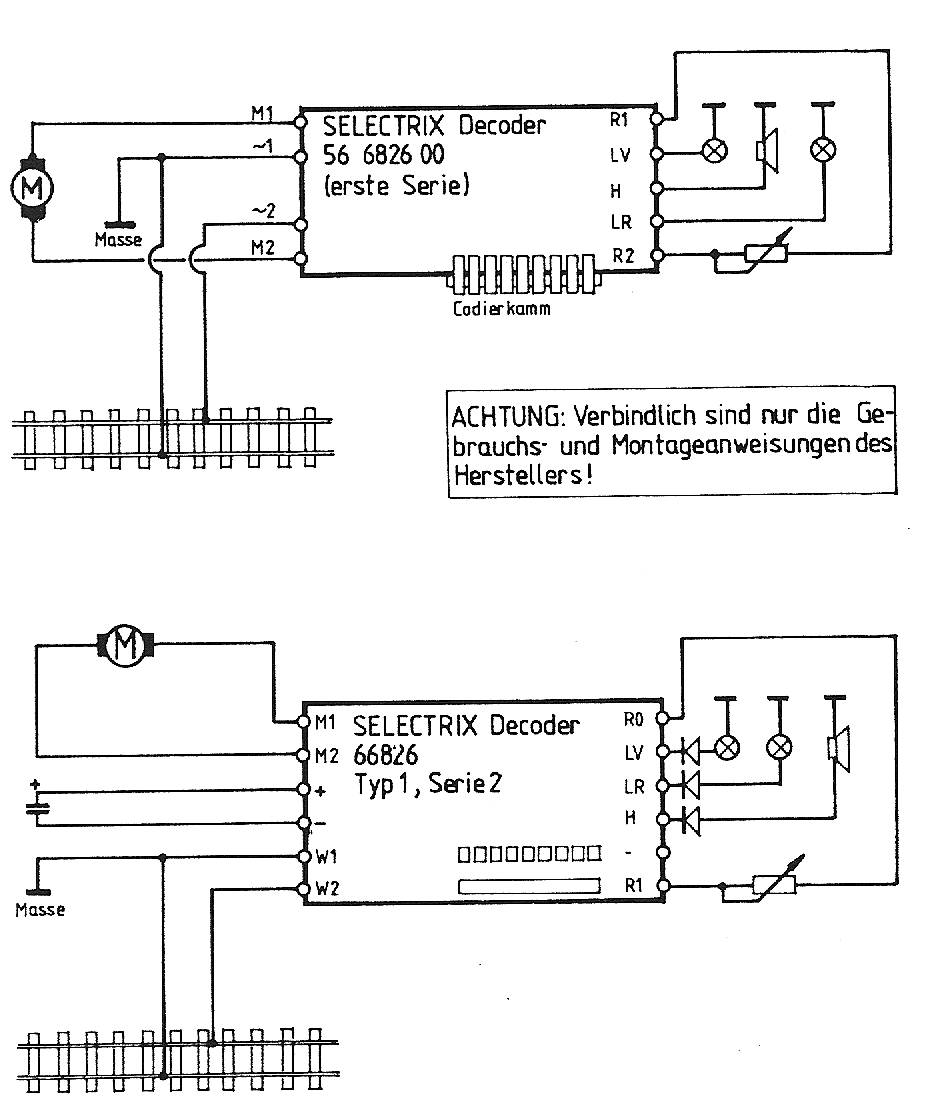

Anschluss der SELECTRIX-Decoder Serie 1 und 2:

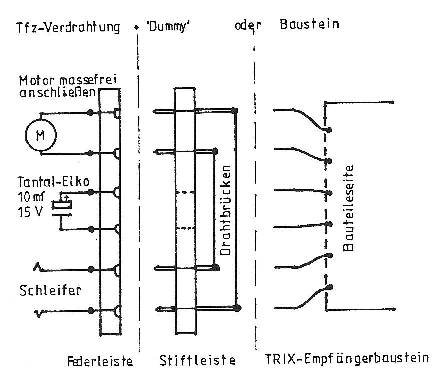

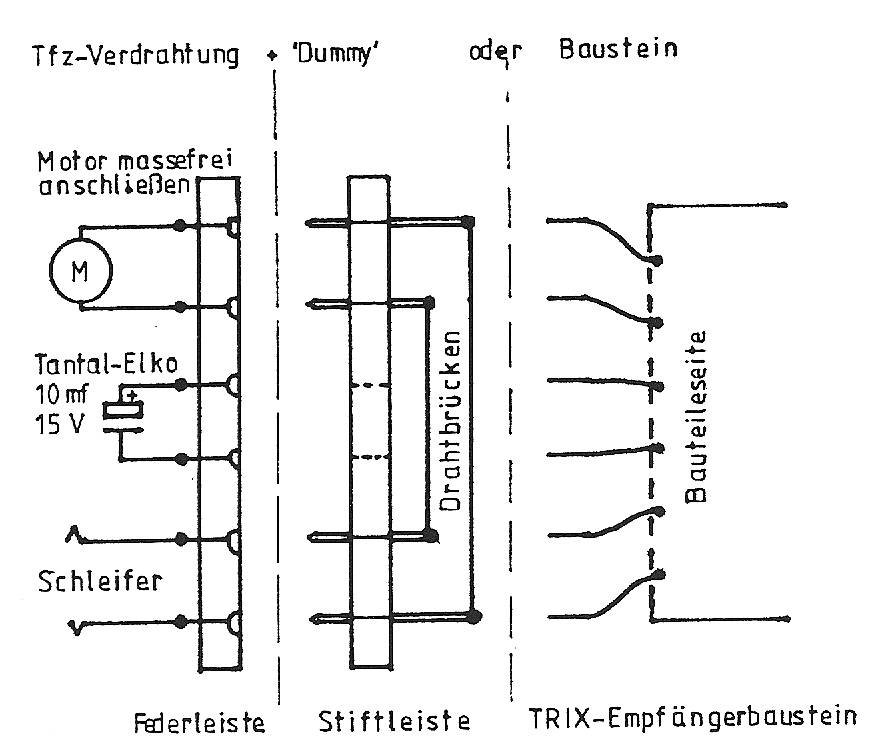

Wahlweiser Einbau des Dummy's oder des Decoders:
ACHTUNG:
Die vorstehenden Einbauhinweise basieren auf den ersten beiden HO-Decoder-Serien der Firma TRIX. Sie sind prinzipell natuerlich auch auf die N-Decoder anwendbar, jedoch sollten diese aufgrund der Miniaturisierung fest eingebaut werden. Inzwischen gibt es von TRIX weitere Evolutionsstufen des Decoders, fuer die zur Zeit noch keine Einbauanleitung vorliegt. Diese wird im Rahmen der faelligen Ueberarbeitung nachgeliefert.
Frueher oder spaeter wird jeder Modelleisenbahner aufgrund der bis dahin gemachten positiven Erfahrungen selber eine Selectrix-Digitalsteuerung besitzen wollen. Das haben wir alle inzwichen erfahren. Kurz, wer einmal mit Selectrix Fahrbetrieb auf einer groesseren Anlage gemacht hat, will nie mehr analog fahren.
