6. Modulhoehe - Beingestelle
Bei unseren Veranstaltungen leigt die Modulhöhe, dass heisst die Oberkante des Trassenbrettes ueber Oberkante Fussboden (OKF) bei 1.??? mm (bei Sm 1.000 mm, HOm/e bei 1.010 mm). Unter Beruecksichtigung der Endprofilhoehe (100 mm) liegt also die Unterkante der Endprofile bei den Modulen ??? mm (900 mm) ueber dem OKF. Dies erreichen wir zwangslaeufig durch Verwendung der in unserer Kieler Werkstatt angefertigten (nicht immer lieferbar) oder nach unseren Normen gefertigten Beingestellen.
Die Beingestelle bestehen aus zwei senkrechten Latten und zwei eingesetzten Sperrholzbrettern. Die Latten aus massivem Holz haben die Abmessungen ca. 28 x 50 mm und sind ??? mm (900 mm) lang. Die Innenseiten dieser Latten - oder besser - Beine sind mit einer durchgehenden Nut von 10 x 10 mm versehen.
Dahinein ist oben und unten je ein 10 mm dickes Sperrholzbrett geleimt. Das obere Brett ragt 60 mm ueber die Beine hinaus und hat die gleichen Bohrungen wie Endprofile. Die Gesamtbreite eines Beingestells betraegt ca. 400 mm, jedoch existieren fuer breitere Module auch Versionen von ca. 500 mm Breite.
Die Module werden mit dem Endprofil so auf die Beine gestellt, dass sich die Bohrungen nun in Deckung befinden. So koennen je zwei Module und ein Beingestell einfach verschraubt werden. Das untere Sperrholzbrett der Beingestelle dient nur der Versteifung. Mit einer dritten Querstrebe in zwei Beingestellen kann man sich eine Auflage fuer ein Ablagebrett unter dem Modul herstellen.
Die Praxis hat gezeigt, dass keine Hoehenverstellung an den Beingestellen erforderlich ist.
Nier nun die Norm fuer die Beingestelle:

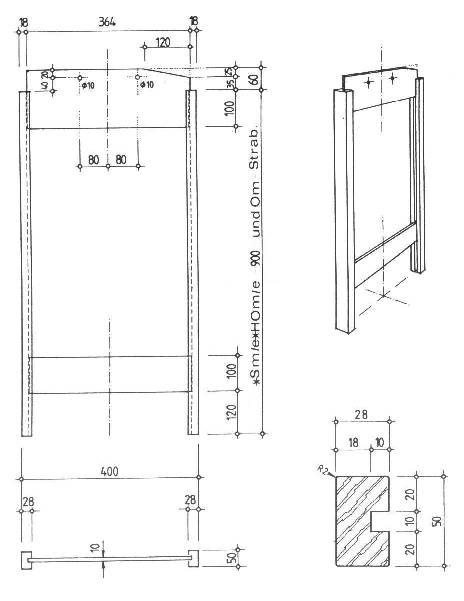

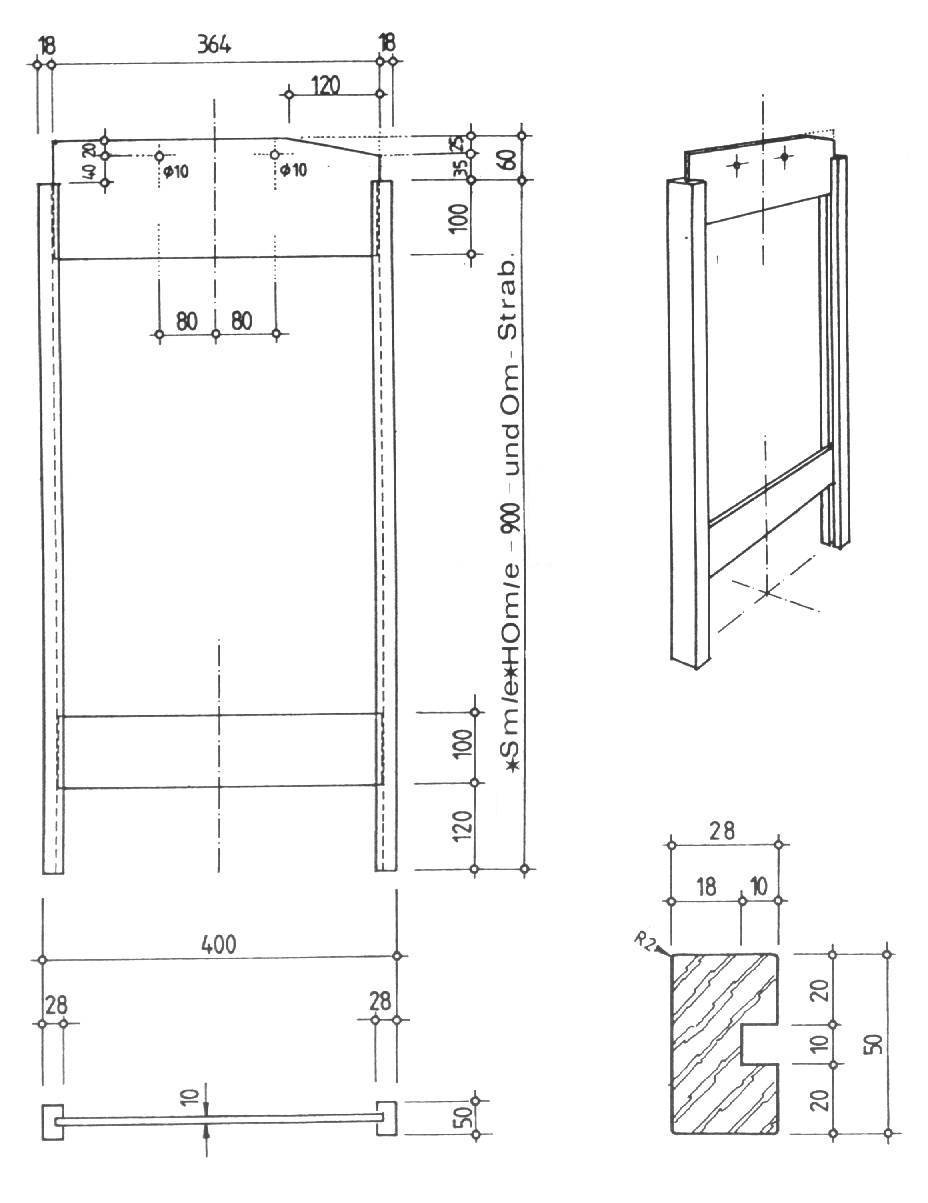

Das Beingestell mit den Detailmassen.

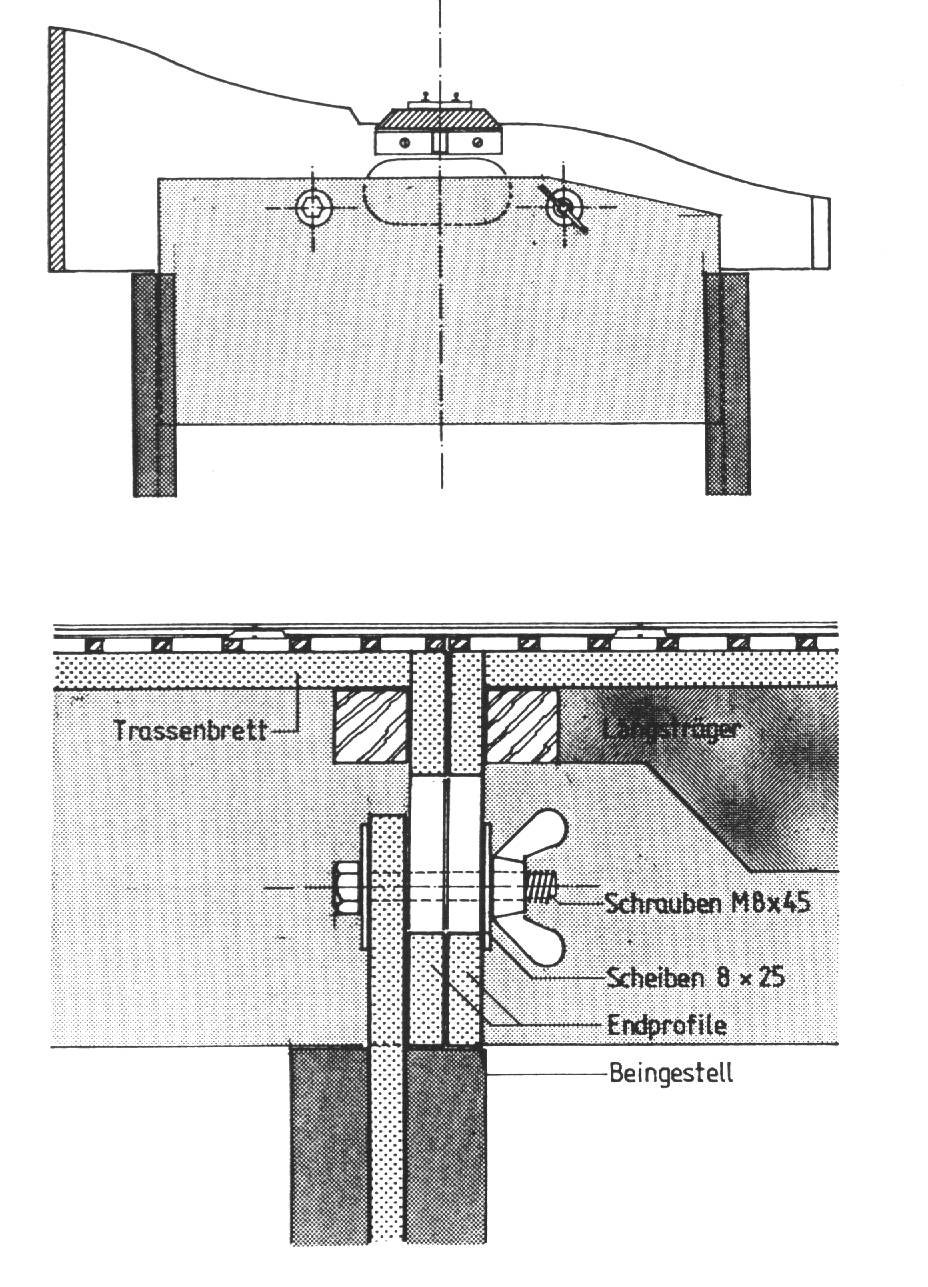

Und so werden die Module mit den Beingestellen verschraubt..

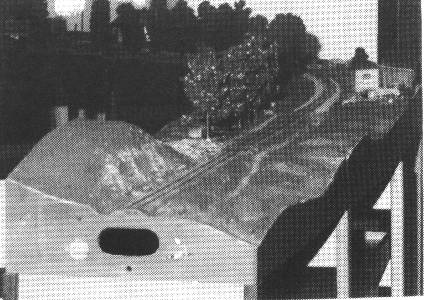

Sm Modulendstuecke mit Fluegelmuttern am Beingestell verschraubt.

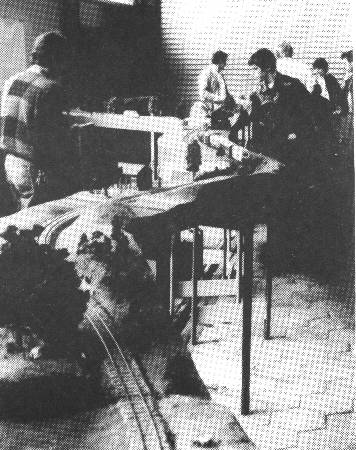

Ein Modularrangement in der Fahrzeughalle in Bruchhausen-Vilsen (DEV). Trozt des unebenen Hallenbodens mit Rillenschienen gab es keine Probleme. Die Module in sich sind sehr flexible, und wenn es gar nicht anders geht, legt man ein paar Bierfilze unter.
